Frequenzzähler LCD9M-200


...ideal als Digitalanzeige für 2m-Empfänger und Transceiver !

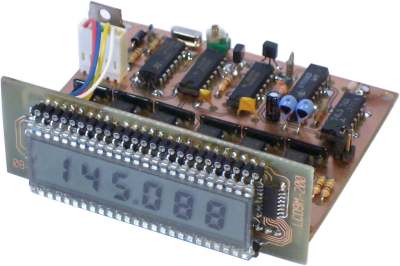

LCD9M-200 aufgebaut Dieser Zähler ist für Eingangsfrequenzen bis 200 MHz vorgesehen und eignet sich deshalb hervorragend als Frequenzanzeige für 2m- oder 6m-Projekte.

Die ZF lässt sich - für jede Stelle getrennt von 0 bis 9 - mit einer maximalen Auflösung von 1 KHz einstellen. Das kann mit Lötbrücken oder - falls mehrere unterschiedliche Frequenzen berücksichtigt werden sollen - mit Dioden erfolgen.
Auch eine Programmierung mit DIL-Schaltern - hierfür sind zwei kleine Zusatzplatinen erforderlich - ist möglich.

Die Baugruppe arbeitet wahlweise als Vorwärts oder Rückwärtszähler (mit Jumper wählbar). Wie beim LCD9M ist auch hier die Anzeigeeinheit fertig aufgebaut und geprüft.

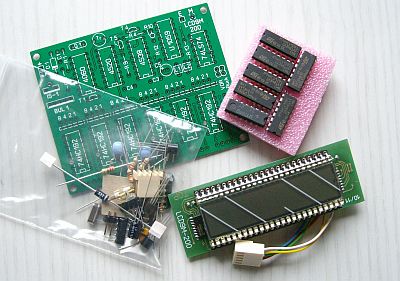

LCD9M-70 Bausatz
  • 6-stelliges LC-Display, Ziffernhöhe 10mm, hintergrundbeleuchtbar (optional)
  • Anzeigeplatine 88x32 mm, Hauptplatine 88x70mm
  • Eingangsfrequenz: von 50 KHz bis 200 MHz
  • mittlere Eingangsempfindlichkeit 60 mV
  • Auflösung maximal 1 KHz
  • Betriebsspannung 8 bis 20 V / 55 mA
  • ZF beliebig in 100 Hz-Schritten einstellbar

Bausatzpreis: 59,90 €      (inklusive Mehrwertsteuer)
