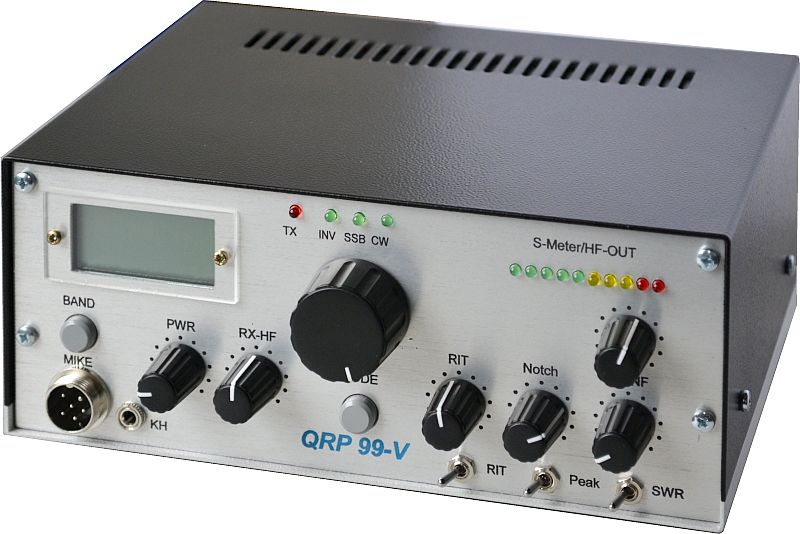

3-Band Transceiver QRP 99-V


kompakter QRP-Kurzwellentransceiver für 80, 40 und 20 m


Mit diesem Bausatz ist es möglich einen hochwertigen Transceiver für das 80, 40 und 20 m-Band aufzubauen. Im Bausatz sind alle hierfür benötigten Teile enthalten - einschließlich der Drehknöpfe und Buchsen. SMD sind - wo benötigt - bereits eingebaut, die Filterspulen fertig gewickelt. VFO und Fronteinheit sind im Interesse einer hohen Nachbausicherheit bereits vorgefertigt.

Der QRP 99-V stellt eine komplette Überarbeitung der 99er Serie dar. Der Zusammenbau ist durch den Einsatz professionell gefertigter Platinen - selbstverständlich mit Bestückungsaufdruck -, sowie das größere Gehäuse und die wesentlich vereinfachte Verdrahtung insgesamt unkomplizierter und übersichtlicher geworden. Das Gehäuse ist 5 cm breiter als bei den Vorgängermodellen und bietet damit wesentlich mehr Platz. Bandumschaltung und Mikrofonbuchse befinden sich auf der Frontplatte.
Das Projekt ist für all diejenigen geeignet, die bereits über etwas Erfahrung im Bausatzaufbau verfügen. Der Aufwand an Meßmitteln zur Inbetriebnahme des Transceivers ist verhältnismäßig gering. Es besteht außerdem auch weiterhin die Möglichkeit, den Transceiver nach erfolgtem Aufbau gegen einen Pauschalbetrag bei KNE in Betrieb nehmen zu lassen.
Der Transceiver ist modular aufgebaut und die Schaltung auf insgesamt fünf Einheiten verteilt. Es sind dies die Hauptplatine, PA/Tiefpaß-Platine, Anzeigesteuerung, Fronteinheit und der VFO. Die Verbindung der Platinen untereinander erfolgt über vorgefertigte Kabel - größtenteils mit Steckverbindern.

Das GLCD ist hintergrundbeleuchtet, die Beleuchtung ist im Preis enthalten. An der Gehäuserückseite befinden sich Buchsen für CW-Taste, Kopfhörer bzw. Lautsprecher, die Betriebsspannung sowie die Antenne. Außerdem sind dort der Sicherungshalter, der Kühlkörper für die PA und drei unbelegte Cinch-Buchsen untergebracht. Die unbelegten Buchsen lassen sich individuell - z.B. für die Herausführung der NF bei digitalen Betriebsarten, einer Steuerspannung für eine externe PA etc. nutzen. Die Bestückung der Platinen gestaltet sich nicht allzu kompliziert (Standardbauteile), aber fundierte Kenntisse im Löten sowie der Bauteilidentifizierung sind für den Aufbau unerlässlich.

Achtung ! Der Betrieb des Gerätes als Sender darf nur von hierzu berechtigten Personen - das sind z.B. lizensierte Funkamateure - erfolgen.

Frequenzbereiche 3,5-3,8 / 7-7,2 / 14,0 bis 14,35 MHz; Betriebsarten: USB, LSB, CW, Digimodes; controllergesteuerte Umschaltlogik; Ausgangsleistung 10 W, stufenlos regelbar; siebenstellige Digitalanzeige - GLCD mit Hintergrundbeleuchtung - 10 Hz Auflösung; Digital-VFO (DDS); Abstimmung mit optischem Encoder; schaltbare Schrittweite; automatische Frequenz- speicherung; RX als Einfachsuper, 9 MHz-ZF, 3-Kreis Preselektor, aktiver Mischer...

QRP-99V-01

...Bandumschaltung mit bistabilen Relais; integriertes Notch/Peak-Filter; open-collector-Ausgang z.B. zur Steuerung einer externen PA; Betriebsspannung 12 bis 15 V / ca. 180 mA bei Empfang, beim Senden bis zu 3 A; professionell gefertigte Platinen: Lötstopp, Bestückungsaufdruck, durchkontaktiert; Gewicht (aufgebaut) ca. 1,2 Kg; Maße: 200x150x80 mm - pulverlackiertes Alugehäuse; eloxierte Alu-Frontplatte mit eingelegter Beschriftung; ausführliche deutsche Bauanleitung

Bausatzpreis (Komplettbausatz): 369,00 €   (inklusive Mehrwertsteuer)

Ein passendes Mikrofon ist z.B. hier zu finden.

Bestellung einfach per E-Mail - Lieferzeit ca. 4 bis 5 Tage.

Die Hintergrundbeleuchtung ist in den Farben grün, weiß, Amber (gelb-orange), und Rot wählbar (bitte bei der Bestellung mit angeben).
