TCXO für DC011-G |
|
...exakte Zeitbasis zum nachrüsten - und für andere Projekte |
|
Der DC011 ist in der Zeitbasis mit einem Quarz bestückt. Dieser erlaubt allerdings nur eine
begrenzte Meßgenauigkeit. Um die Auflösung des Zählers besser ausnutzen zu können, muß die Zeitbasis
jedoch möglichst genau arbeiten.
Mit diesem kleinen Baustein ist es möglich eine wesentliche Verbesserung der Anzeigegenauigkeit
zu erzielen. Er basiert auf einem 12,8 MHz TCXO-Modul dessen Frequenz durch nachgeschaltete Teiler
auf 500 Hz und 250 Hz geteilt wird. Das entspricht exakt den beiden Zeitbasisfrequenzen mit denen der
DC011 arbeitet.
Die Platine ist so konstruiert, daß sie in die hierfür vorgesehenen Bohrungen auf der Hauptplatine
des DC011-G eingesetzt werden kann. Der Einbau ist in der Bauanleitung zum TCXO beschrieben
und ohne großen Aufwand durchführbar.
Vorgängerversionen des DC-011 können bei Bedarf ebenfalls mit diesem Modul nachgerüstet werden, der
Einbau erfolgt dann in freier Verdrahtung.

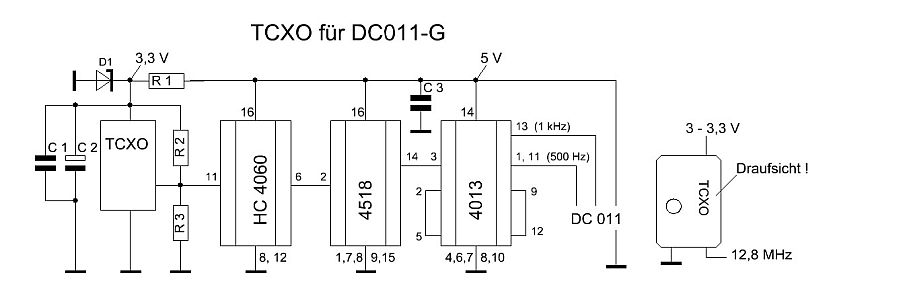

Stromlaufplan TCXO
|
- Einsatzbereich: Für Zähler mit Zeitbasisfrequenzen von 500 Hz und 250 Hz
- Anschluß über Lötsteckverbinder
- Betriebsspannung 5 V DC
- Stromaufnahme 22 mA
- Referenzfrequenz 12,8 MHz - feinabgleichbar
- Genauigkeit mindestens 1 ppm
- Platinengröße 50 x 32 mm
|

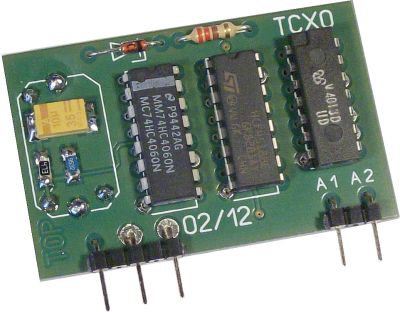

Fertigmodul, geprüft: 24,90 € (inklusive Mehrwertsteuer)

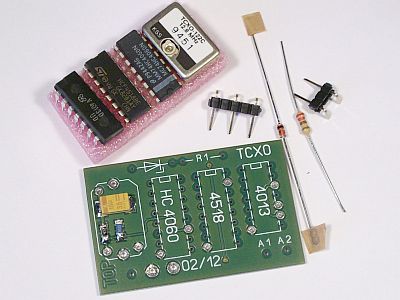

Bausatz: 17,90 € (inklusive Mehrwertsteuer)
