MOSFET-Endstufe 10-50 W


Die ideale Ergänzung für Sender und Transceiverprojekte !


50W-PA Diese Endstufe ist ursprünglich als Breitbandverstärkermodul für einen kommerziellen Anwender konstruiert worden.
Weil sie sich dort sehr gut bewährt hat, wurde sie in das Bausatz-Sortiment von KNE aufgenommen.

Die PA ist dreistufig aufgebaut und benötigt nur wenig Ansteuerleistung. Treiber und Endstufe arbeiten im Gegentakt. Die Treiberstufe wurde Ende 2013 erneut überarbeitet was insbesondere bei Betriebsspannungen um 14 V zu einer deutlichen Steigerung der Ausgangsleistung geführt hat.

Mit durchschnittlich 5 mW sind bei 14 V Betriebsspannung auf den unteren Bändern bis zu 18 W Ausgangsleistung erreichbar. Selbst bei 500 kHz lassen sich noch recht passable Werte erzielen.
Einige Messwerte sind in dieser Tabelle zu sehen.

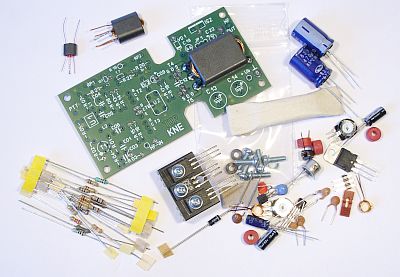

Der Ausgangsübertrager und die SMD-Teile sind bereits eingebaut, die anderen Übertrager fertig gewickelt.
Bei höherer Betriebsspannung (ab ca. 24 V) sind mit dieser PA auf den unteren Bändern bis zu 60 W erreichbar.

Aufgrund vieler Anfragen wurde inzwischen ein speziell für diesen Bausatz konzipierter Kühlkörper in unser Angebot aufgenommen.

Stromlaufplan 50W-PA

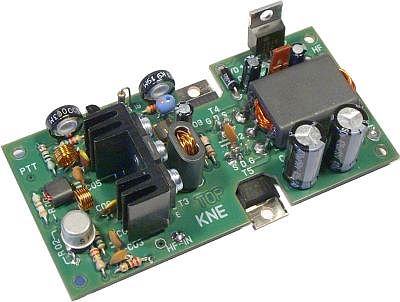

50W-PA-Bausatz
  • Frequenzbereich 500 kHz bis 30 MHz
  • mittlere Eingangsleistung 5 mW
  • Ausgangsleistung bis zu 60 W, bei 30 V Ub
  • Betriebsspannungsbereich: 12 bis 35 V
  • Stromaufnahme maximal 3 bis 4 A
  • kommerziell gefertigte Platine
  • Platinengröße 100 x 50 mm
  • sehr ausführliche Bauanleitung
  • alle Übertrager gewickelt, Ausgangsübertrager bereits eingebaut und geprüft

FET-PA 50 - Bausatzpreis: 59,90 €      (inklusive Mehrwertsteuer)


Hinweis: Für den Betrieb der PA wird unbedingt ein Tiefpaßfilter empfohlen, eine Tabelle mit Daten zum Selberbauen ist in der Bauanleitung enthalten - ansonsten können Sie auch eines als Bausatz bei KNE bestellen.

Beim Betrieb der PA an Transceivern mit höherer Ausgangsleistung, wie z.B. QRP-99, QRP-MINI, FT 817 etc. ist entweder ein Dämpfungsglied erforderlich, oder man läßt die erste Stufe (mit T1) einfach weg.

Eine passende RX/TX-Umschalteinheit ist inwischen ebenfalls als preiswerter Bausatz erhältlich.
