HF-Dämpfungsglied


Das nachfolgend vorgestellte Dämpfungsglied wurde für den Betrieb der PA an Transceiverausgängen mit Leistungen bis zu 5 Watt erprobt. Es handelt sich um eine recht einfache Schaltung, die im Grunde als eine Art Dummy-Load mit Spannungsteiler betrachtet werden kann.

Als Widerstände gelangen induktionsarme Typen zum Einsatz, das Potentiometer ist eine Standardausführung und kann bei Bedarf auch durch einen Trimmer ersetzt werden. Die Widerstände sind so bemessen, dass sich ein Gesamtwiderstand von ca. 50 Ohm ergibt.

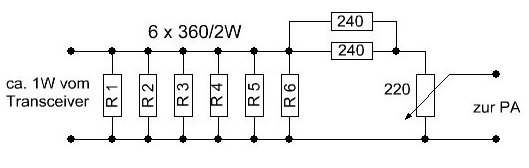

Stromlaufplan

HF-Dämpfungsglied

R1 bis R6 können selbstverständlich auch andere Werte und Leistungsklassen sein. Wichtig ist, dass es sich um gleiche Typen handelt und eine induktionsarme Bauform gewählt wird.

Der Gesamtwiderstand der Parallelschaltung von R1 bis R 6 soll ca. 60 Ohm betragen. In Verbindung mit dem Potentiometer und den Vorwiderständen ergibt sich dann ein Widerstand von 50 Ohm in Richtung Senderausgang.

Bei Ausgangsleistungen von mehr als 1 W kann man das Potentiometer auch durch einen 100 Ohm Typ ersetzen, die Leistungseinstellung ist dann etwas feinfühliger.
